Самодельное поворотное устройство для антенн
|
|
| ua0wy | Дата: Суббота, 20.06.2020, 06:46 | Сообщение # 16 |
|
Подполковник
Группа: Администраторы
Сообщений: 132
Статус: Offline
| Алексей!
Спасибо!
Проект идет полным ходом, найдутся заинтересованные лица.
Надо смотреть по приобретению комплектующих у китайцев.
В наших магазинах вряд-ли все это есть.
Думаем, пока...
73!
Сергей
|
| |
| |
| Alex_ra0wx | Дата: Суббота, 20.06.2020, 09:09 | Сообщение # 17 |
 Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline

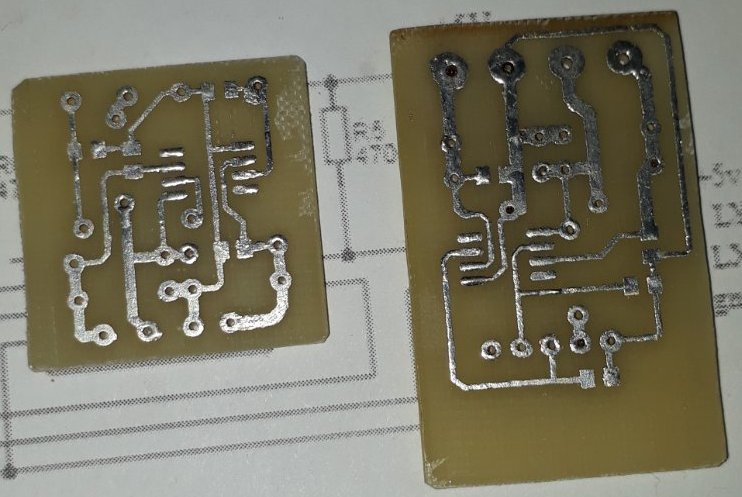

| Платы готовы  , и первая спаяна.
Платы выполнены под ЛУТ для изготовления в домашних условиях. Тут без перемычек никуда!
П.С. Комплектующие конечно брать лучше в Китае. Там горсть за те же деньги, что у нас за штуку!
|
| |
| |
| ua0wy | Дата: Суббота, 20.06.2020, 12:40 | Сообщение # 18 |
|
Подполковник
Группа: Администраторы
Сообщений: 132
Статус: Offline
| Конечно все красиво и здорово!
Но затраты труда, для меня, неоправданны.
Ты себе жизнь усложняешь. SMD компоненты здесь не нужны, это не ВЧ и СВЧ.
Я проще -бы делал. Навесным монтажом. Можно на оргстекле. Можно на консервной банке.
Вида, конечно никакого, но работает!
Без всяких ЛУТ, которые мне сегодня недоступны.
Удачи в продвижении проекта, он очень интересен.
Сергей
|
| |
| |
| Alex_ra0wx | Дата: Суббота, 20.06.2020, 13:09 | Сообщение # 19 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline
| Есть у меня хороший знакомый, который еще в году так 1976 говорил, что делать можно на чем угодно - хоть навесом, хоть на картонке или фанерке, главное что бы работало. Ну а SMD, мне так привычнее. Можно порыться на али или ебее и найти практически готовые модули, которые выполняют эти же функции, для Ардуино их наваяли очень много. Собирай проводками, подавай питание с прогой и ву а ля. Я же описываю свой путь постройки. Правильный - не правильный, простой - сложный , это все от возможности и желания. По финансам это совсем не дорого. К тому же проект практически завершен, сегодня планирую тестить азимутальную настройку на столе, а завтра если позволит погода, с офсетом . Чесно сказать DIP деталей у меня почти нет...
|
| |
| |
| Alex_ra0wx | Дата: Воскресенье, 21.06.2020, 03:29 | Сообщение # 20 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline
| Все, данные на дистанцию 5 метров передаются устойчиво, хочу сегодня проверить на мачте с офсетной чашкой и облучателем. Важно что бы при передаче, данные с модуля не зависали.
Максимальная дальность передачи данных по даташиту 30 метров:
Что на мой взгляд вполне достаточно и для стационарных антенн.
|
| |
| |
| ua0wy | Дата: Воскресенье, 21.06.2020, 08:05 | Сообщение # 21 |
|
Подполковник
Группа: Администраторы
Сообщений: 132
Статус: Offline
| Цитата Alex_ra0wx (  ) хочу сегодня проверить на мачте с офсетной чашкой и облучателем. Важно что бы при передаче, данные с модуля не зависали.
Привет!
Погода, однако, не летная.
Поливает с ночи.
73!
Сергей
|
| |
| |
| Alex_ra0wx | Дата: Понедельник, 22.06.2020, 01:39 | Сообщение # 22 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline
| Да, Сергей Васильевич, не говори.... Так и шепчет...
Азимут измерят, привод вращается как и куда надо!
|
| |
| |
| Alex_ra0wx | Дата: Понедельник, 22.06.2020, 14:37 | Сообщение # 23 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline
| Внутреннее содержание :
 Исполнительный модуль вращения привода применен готовый, двойной Н-мост IBT_2 на 43А. Ссылка на ебее на одного из продавцов https://www.ebay.com/itm....AVctCLu На этом узле , по понятным причинам , экономить не стоит.
|
| |
| |
| Alex_ra0wx | Дата: Понедельник, 22.06.2020, 14:56 | Сообщение # 24 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline

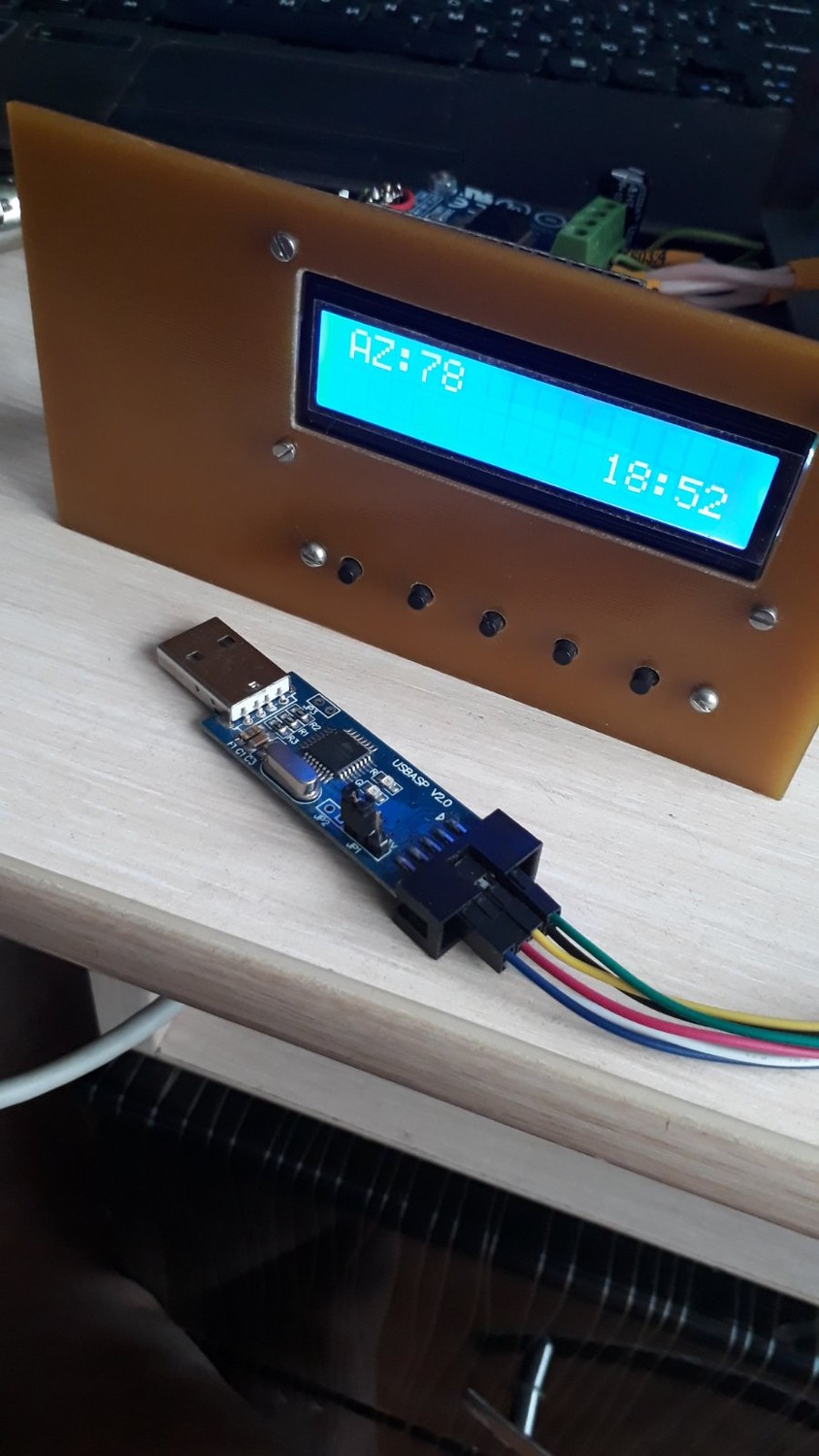

| Для загрузки программы в контроллер, использую очень простой и не дорогой программатор
|
| |
| |
| Alex_ra0wx | Дата: Понедельник, 22.06.2020, 16:29 | Сообщение # 25 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline
| Небольшое видео, как это реально работает: https://yadi.sk/i/dinYHu5VE86y1Q По звуку слышно, что старт двигателя происходит по методу плавного пуска.
Все готово для завтрашних испытаний. Нужна только погода
|
| |
| |
| ua0wy | Дата: Понедельник, 22.06.2020, 16:55 | Сообщение # 26 |
|
Подполковник
Группа: Администраторы
Сообщений: 132
Статус: Offline
| Алексей!
Поздравляю с успешным завершением проекта!
Все здорово! Жду практического испытания.
В финале остается увидеть полную смету.
73!
Сергей
|
| |
| |
| Alex_ra0wx | Дата: Вторник, 23.06.2020, 16:31 | Сообщение # 27 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline
| Спасибо, Сергей Васильевич, но завершение еще не сейчас!
День сегодня был замечательный , установил два нижних колена, офсетное зеркало, датчик направления. Конструкция привода получилась с хорошим замедлением, отстраиваться по градусам легко, но открылась не доработка. Двойной Н-мост достаточно сильно греется. Нужно либо поворачивать конструкцию градусов по 10 и давать немного охладиться, либо добавлять принудительное охлаждение. Угол поворота около 110 гр. что вполне хватает для моего сектора на NO53TH. Так же сегодня изготовил индикатор напряженности на 1296 мгц для отстройки позиции облучателя по отношению к зеркалу и наклона самого зеркала по отношению к мачте. Сегодня никаких настроек не производил, хватило работ по мелочевке. Если погода не подкачает, проведу завтра.
Таким образом установлен датчик азимута  Вид на крепеж сзади
Индикатор выполнен по такой схеме:
 длинна рамки ровна диаметру бутылки чебурашки - 172 мм. Диод лучше всего подошел 1N60, BAT68 либо не качественный либо брак. Показания головки с ним более чем в 2 раза меньше. Кондеры 2Х1500 пф. На излучение микроволновки не реагирует, на трансивер все как надо. Уловил особенность, о которой нигде не читал. Если повернуть всю приладу на 90 гр. - меняется поляризация....!? Буду иметь ввиду. Видимо крутиться при таком типе облучателя. Это пока догадки!
|
| |
| |
| Alex_ra0wx | Дата: Вторник, 23.06.2020, 16:56 | Сообщение # 28 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline
| Появился такой вопрос! Какую элевацию сделать для луча зеркала, 0 гр или в районе 5 !? При прямой видимости просится 0 гр , а с горками в 2 км высотой как поступить? Менять элевацию в поле в момент теста не вариант, можно сбить все настройки , плюс потеря времени! Корреспондент может не дождаться ! Чего то чем ближе июльский тест, тем больше вопросов и вскрытых недочетов.
|
| |
| |
| ua0wy | Дата: Вторник, 23.06.2020, 17:00 | Сообщение # 29 |
|
Подполковник
Группа: Администраторы
Сообщений: 132
Статус: Offline
| Цитата Alex_ra0wx ( ) Если повернуть всю приладу на 90 гр. - меняется поляризация....!?
Ну так и должно быть.
Удачи и успеха в экспериментах!
73!
Сергей
|
| |
| |
| Alex_ra0wx | Дата: Вторник, 23.06.2020, 17:12 | Сообщение # 30 |
|
Подполковник
Группа: Администраторы
Сообщений: 116
Статус: Offline
| Разобрался с поляризацией. Все верно, облучатель лежит на полу, запитка в бок. Измерительная рамка получается под 90 гр к нему! Точно устал, мозги не так резво отработали! Васильевич спасибо, натолкнул на мысль посмотреть откуда у проблемы ноги растут !
|
| |
| |
|
