Самодельное поворотное устройство для антенн
|
|
Alex_ra0wx | Дата: Понедельник, 29.06.2020, 04:50 | Сообщение # 46 |
 Подполковник
Группа: Администраторы
Сообщений: 119
Статус: Offline
| Вибратор выполнен из медной трубки Ф6 мм. Расстояние между концами вибратора 5 мм, зафиксированы они на фторопластовой втулке. Запитка кабелем RG-213 Ф3 мм длинной 5 см и соединяется на выходе из коробочки с 5D-FB. Половинки вибраторов и основной питающий кабель зафиксированы в стенках коробки посредством сальниковых вводов нужного диаметра. Ввода предварительно проверены в микро волновке на предмет разогрева из за плохого качества пластика. Коробочки 6 х 6 см вполне достаточна по механической прочности, весу и легкости крепежа.
|
|
| |
ua0wy | Дата: Понедельник, 29.06.2020, 06:53 | Сообщение # 47 |
Подполковник
Группа: Администраторы
Сообщений: 132
Статус: Offline
| Вот теперь очень наглядно. Все нормально, но лучше было-бы без хвостиков, у меня 5D-FB непосредственно запаян, разделка около 5мм.
Сергей
|
|
| |
Alex_ra0wx | Дата: Пятница, 03.07.2020, 16:01 | Сообщение # 48 |
 Подполковник
Группа: Администраторы
Сообщений: 119
Статус: Offline
| Сегодня начал полную сборку поворотки со всеми антеннами. Установлены 2 стрелы на 432 мгц с PA, 10 элементная на 144.

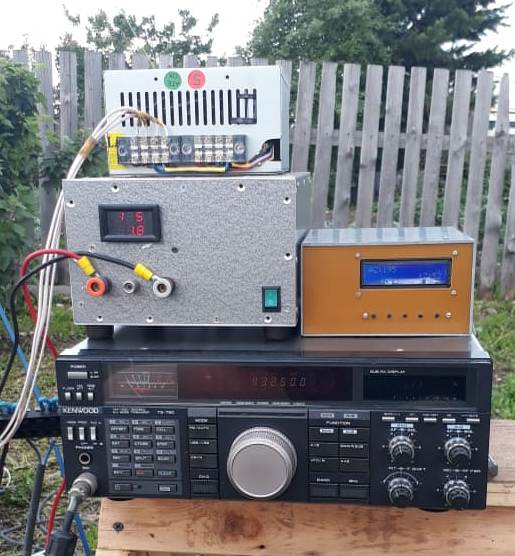

Пришло штормовое предупреждение от МЧС - ветер порывы до 25 метров. Работы свернул, незачем на кануне портить настроение. С Сергеем, ra0wkq, провели пробную тестовую связь на 432. К качеству сигнала у него претензий не возникло, уже хорошо. Сетап на данный момент выглядит так :

не хватает только компьютера и палатки. Гисметео обещает дожди и завтра и после завтра и ......
|
|
| |
Alex_ra0wx | Дата: Воскресенье, 05.07.2020, 08:38 | Сообщение # 49 |
 Подполковник
Группа: Администраторы
Сообщений: 119
Статус: Offline
| Ну что же,полевой день прошел, можно подвести итоги по выполненной работе. Первые испытания претерпела сама конструкция мачты и антенн. За три часа до начала соревнований, когда вся конструкция была собрана, погода решила испытать ее на прочность! Шквальный ветер в течении получаса старательно выискивал изъяны и слабые места. Пришлось ради страховки добавить две временные оттяжки. Небольшое видео буйства природы: https://drive.google.com/file....sharing . В процессе работы было выявлено несколько недостатков. Первый - при некоторых углах азимута, когда вибратор (2 метрового диапазона) находился над рабочим местом оператора, происходило зависание работы контроллера поворотного устройства из за большой напряженности поля. Подумаю как это устранить! Второе - датчик положения антенн оказался слишком близко к буму двойки. Из за этого показания были на 20 градусов больше реальных. Тут виноват сам, в спешке совсем забыл опустить его ниже. Третье - сектор поворота такого механизма не дотягивает порядка 18 - 20 градусов до 237 градуса позиции ua0wbr, пришлось отцеплять привод и доводить руками. Конечно не сложно за все время выполнить один раз эту операцию. Вот вроде и все. Конструкция за одни сутки прошла разные испытания и доказала свою работоспособность! На этом обзор по самодельному поворотному устройству можно считать законченным.
09:25. Закончил участие в ПД Сибири. Всем 73 и удачи!
|
|
| |
Alex_ra0wx | Дата: Понедельник, 06.07.2020, 08:23 | Сообщение # 50 |
 Подполковник
Группа: Администраторы
Сообщений: 119
Статус: Offline
| Еще одна важная деталь. После того как закончил работу в соревнованиях, мне потребовалось полтора часа чтобы все аккуратно разобрать и снять палатку. Для чистоты экса все делал один, как в поле.
|
|
| |
ua0wy | Дата: Вторник, 07.07.2020, 05:35 | Сообщение # 51 |
Подполковник
Группа: Администраторы
Сообщений: 132
Статус: Offline
| Цитата Alex_ra0wx (  ) Первый - при некоторых углах азимута, когда вибратор (2 метрового диапазона) находился над рабочим местом оператора, происходило зависание работы контроллера поворотного устройства из за большой напряженности поля. Подумаю как это устранить! Привет, Алексей!
Вот этот момент мне очень не нравится. А что будет при кВт? Полная неработоспособность? Надо понять куда идет наводка, если на соединительный кабель - это одно, а если на электронику - это другое. Удачи в доводке!
73!
Сергей
|
|
| |
Alex_ra0wx | Дата: Вторник, 07.07.2020, 17:10 | Сообщение # 52 |
 Подполковник
Группа: Администраторы
Сообщений: 119
Статус: Offline
| Цитата ua0wy (  ) Вот этот момент мне очень не нравится. Не проблема, решу. Это внутренняя наводка.
|
|
| |
Alex_ra0wx | Дата: Вторник, 25.08.2020, 12:45 | Сообщение # 53 |
 Подполковник
Группа: Администраторы
Сообщений: 119
Статус: Offline
| К августовскому тесту упростил схему силовой части. Теперь она выполнена на реле. Схема приобрела такой вид:

Особой разницы в работе не заметил, просто схема стала проще. Реле китайские на 40А. Вместо 2N7002 стоит D822 (КТ814). Зависаний контроллера больше нет, по питанию +5в вставил дроссельные фильтры. Его действительно вызывала напряженность поля от двоечной антенны. В этот раз всю конструкцию удалось собрать за два часа вдвоем. Разбирали тоже вдвоем - 1 час.
|
|
| |
ua0wy | Дата: Вторник, 25.08.2020, 13:13 | Сообщение # 54 |
Подполковник
Группа: Администраторы
Сообщений: 132
Статус: Offline
| Цитата Alex_ra0wx (  ) В этот раз всю конструкцию удалось собрать за два часа вдвоем. Разбирали тоже вдвоем - 1 час. Хорошо тебе. А все один, двумя руками, без помощника.
73!
Сергей
|
|
| |
